一、V錐流量計概述：

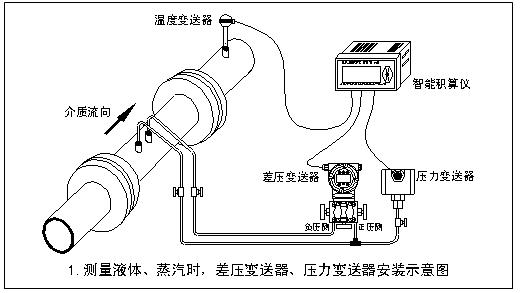

HD-FMM61V錐流量計是一種新型的差壓式流量測量儀表，可測各種液體、氣體、蒸汽和氣液兩相介質。流量計是在導管中心安裝一個錐體來節流，通過測量錐體的前后差壓來測量流量。圓錐體的幾何形狀與傳統節流元件相比有許多優點，所以它是新一代節流裝置。V型錐流量計同傳統差壓式流量計一樣，由三閥組、引壓管、差壓變送器、流量積算儀組成標準體積流量測量系統。對于氣體和蒸汽等可壓縮介質，可實現溫度、壓力補償，組成質量流量測量系統。流量計以其優越的性能適用于不同的工作環境，尤其在工業生產中的大流量，低壓力、高含濕氣體及焦?fàn)t煤氣、天然氣等骯臟流體的測量。V型錐流量計廣泛引用在石油、化工、天然氣、長輸管網、熱力管網、冶金、電力、水處理、制藥、造紙、食品、航空航天等行業。
二、V錐流量計特點：
·吹掃式設計使V型錐流量計具有自清潔功能，無滯留區
·無苛刻的直管段要求
·邊界層效應使儀表耐磨損，節流面積長期穩定，信號穩定
·適合氣液兩相測量
·背壓穩定，相對壓損小
三、V錐流量計主要技術參數:
·公稱通徑：DN15 ～ DN2000mm
·重 復 性：±0.1％
·公稱壓力：1.6、4.0、10、16、25、40MPa
·量 程 比：10:1
·精 確 度：±0.5%
·β范 圍：0.45 ～ 0.85
·介質溫度：-50℃ ～ +700℃
·直 管 段：上游0 ～ 3D
下游0 ～ 1D
·壓 降 ?。航咏那鹄锕?br />
·穩定性好：節流面積長期穩定，信號穩定
